劲鹰无人机之中国的F3P——舞蝶

作者:老鹰



一直以来,大家使用的F3P图纸,都是国外设计的。世界最具智慧的中国人,为什么就不能自己设计出一款性能优异的F3P呢?!这一直是笔者的心愿。

基于大学时学电脑专业,熟悉PHOTOSHOPCORELDRAW等制图软件;加上以普及快速阅读出身的技能,阅读了数十本书籍容量的航空和模型知识。出于中学时在科技小组的兴趣,从EXTRA300SU27F22F119MORBACKCLICKINDEX一路KT实践做来,电动、甲醇直至汽油3D机,对各经典机型的性能较为熟悉。飞了几年,旋停,蛇滚,四点八点滚,汉诺等各动作均熟,并有不少心得体会。应该是设计性能超越上述F3P的更优国产机的时候了!特把精心设计的此机图纸、制作和加强流程奉献给大家。取中国特色之名:舞蝶!

设计思路:

1、良好的飞行性能:慢飞、航线、侧飞、吊机、螺旋等稳定自如。

2、优美的外观:自然流畅的曲线。

3、制作简单实用:切出三片组装即可。

一、奉上图纸

下载:

1、图纸CORELDRAW12设计,方便修改、输出或刻成双色板。

2、原图翼展90CM,可平滑扩缩到需要的各种尺寸。

二、配置

1、室内爽飞级:起飞重量250克内。无刷电机(最大拉力500克内的22082204等),8-10寸桨,2S450ma-3S1000ma锂聚。3-9克舵机。

2、室外爽飞级:起飞重量250-500克。无刷电机(最大拉力800克的2212为首选),8-10寸桨,2S800ma-3S2200ma锂聚及3SA123通杀。9克舵机首选。

3、室内比赛级:起飞重量120-150克。国内外顶级超轻设备,选手都具备专业知识,自配了。

可选KT,珍珠,EPP等常见轻便材料。

三、制作过程

1、把图纸或模板各端点粘上点双面胶,以防切割时移位,又方便撕下。如图


2、切片。

1)刀片要锋利,基本一架一片;下刀不要左右偏,刀片尽可能向前进方向倾,这样切口非常整齐。

2)直线就用钢直尺压着板材着走刀;若是双色板,则靠着双色板走刀就可以了。

3)笔者用过刻刀、手术刀、裁纸刀,其中裁纸刀最好用,宽窄各一把,宽的走刀稳,窄的好戳孔。

3、开舵面V槽。具体步骤如下:

1)切垂直口。老鹰工艺技巧:走刀时前倾后,刀柄与钢尺接触点为支点,不时让刀尖落底后再抬起0.2毫米后继续走刀。这样经常准确定位深度,可确保基本平滑切断KT芯,又不切断KT外膜的理想深度。如图:


2)在未切断的膜面贴上2cm宽的透明胶带加强。毕竟KT膜未必能承受大量反复弯曲和拉扯;也为下一步对折后切斜口确保了强度;同时也加强了舵角安装孔的强度。如图:

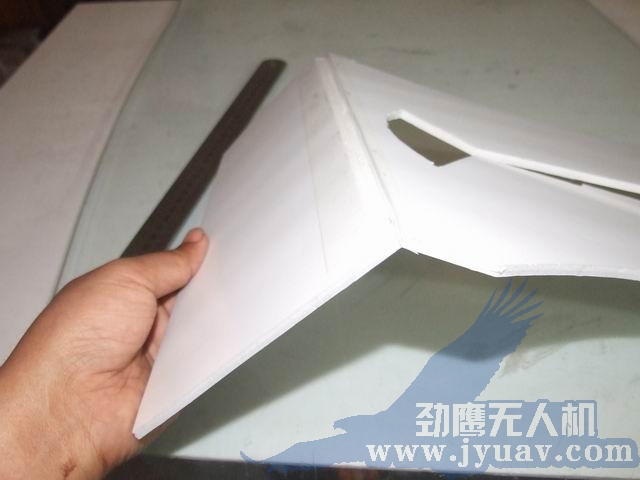

3)切45度斜口。老鹰工艺技巧:以未切断的轴对折KT板,刀口紧靠直尺并前倾,擦着轴切出45度斜口,刀口尽可能向前进方向倾斜以切得平滑不起团。

如图:


4)用3cm透明胶将切口包住,并延到舵面1.5cm,为安装舵角增加强度。

注意:副翼及水平舵槽口开于下面,方向舵槽口开于右面。这样美观、准确、无虚位。如图:


4、包边。除榫口外,所有切好的片身外沿均(jun1)用1mm宽的透明胶带包过,十倍增强抗摔性。如图:


5、图装。用透明胶带图装美观、简单、轻便、显眼,易在飞行中判断飞机姿态。

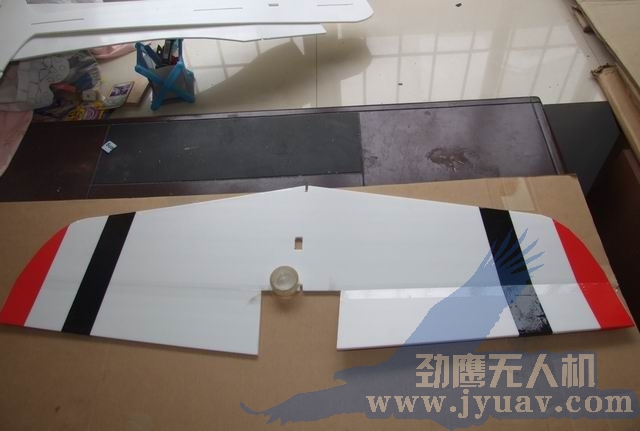

1)机翼图装如图:


2)老鹰工艺之整机图装:


3)机翼贴碳杆。直接把碳管用宽透明胶带贴到机翼上,不必切U槽,反而更牢靠和简单。

主翼:室外飞用碳管直径4mm最佳,室内3mm以下。

水平舵面贴2mm直径的碳杆。

碳管(杆)也可以到风筝店购更粗1mm的玻管(杆)替代,只是稍为粗重一点。

5、片身组装粘胶。

1)在片身粘胶前先假组装,以检查榫口吻合情况,及机身机翼角度及左右是否平衡。

2)粘结按如下顺序:

①把泡沫胶涂至片身结合部及榫口,先把水平片与垂直片的上半片粘好。

②把主翼片贴至水平片。由于图纸已精确,只要榫口开口规范,卡上主翼片自然就会与机身横纵轴垂直。

③合上垂直片下半片,并用皮筋套住定形。

6、起落架制作。

1)钢丝起落架与片身两象限抵触角度为直角,可固稳十字片身的直角。轮挡直接将轮轴钢丝向上弯曲近90度。简单、不丢轮。

2)水平片身上面穿一细杆用于支撑扎带。

3)钢丝与机身接触位置贴上纤维胶带增加强度,合适位置用扎带穿孔扎紧后剪去长出的部分!

7、简易牢固的尾撬。

1)在将插入钢丝的地方先粘上纤维胶带加强,然后用制作连杆的1mm直径钢丝弯成如下形状,并沿图示轨迹旋转着插入到片身中。

2)用纤维胶带包上尾撬。这样既把尾撬固定得很稳,同时深度插入的尾撬又让垂直舵面非常稳定,侧飞垂直圆周也没问题。

8、老鹰工艺:舵机及舵角固定法。

1)与机身接触的舵机侧面贴双面胶防止滑动;

2)用扎带把舵机勒紧在机身上,同时在扎带走过的KT板背面贴纤纤胶带增加KT板抗勒强度。

四、老鹰的加强法总结:可以不明显增加重量的前提下,让强度和抗摔性能提升数十倍,且飞机不易变形!

1KT片所有外沿用宽1CM的透明胶带包边,避免片身被扯裂。

2、机头四个象限全部贴上一层宽胶带,让机头摔抗强度增加十倍以上。

3、机身两侧贴上窄纤维胶带,避免折腰。

机身两侧贴上窄纤维胶带,避免折腰。

机身两侧贴上窄纤维胶带,避免折腰。

4、主翼与片身接触处贴纤维胶带,避免主翼后沿根部受撞击裂开。

5、简洁可靠的连杆制作。1mm粗的连杆钢丝,在中间弯出三角形可调节长短;两头弯成Z字形,弯曲钢丝插入摇臂及舵角后扳直。

连杆利用钢丝弹性:1mm钢丝,两头弯成Z字形,弯曲钢丝插入摇臂及舵角后扳直。

6、碳管加强:用透明胶直接贴到片身上,比挖槽强度高,不变形。碳管用料:主翼(3-4mm)及水平舵面(1-2mm)。也可到风筝店买比碳纤更粗一毫米的玻纤管,稍比碳管重一点。

碳管加强:用透明胶直接贴到片身上,比挖槽强度高,不变形。

碳管加强:用透明胶直接贴到片身上,比挖槽强度高,不变形。

7、轮挡:直接将轮轴钢丝向上弯曲近90度。简单、不丢轮。

轮挡:直接将轮轴钢丝向上弯曲近90度。简单、不丢轮。

8、舵机固定法。与机身接触的舵机侧面贴双面胶防止滑动;用扎带把舵机勒紧在机身上,同时在扎带走过的KT板背面贴纤纤胶带增加KT板抗勒强度。

9、舵角加强法。舵角在插入KT板前应涂泡沫胶,并在卡上卡子后再涂泡沫胶。这样可以预防必然发生的舵角及卡子松脱。

10、三角加强片的尾部开斜口,顶端尽可能接近垂直舵面。可以进一步让尾舵稳定。

以上加强法,部分老鹰原创;部分收集于前者经验,在此感谢!

更多经验技巧加老鹰微信laoyingfly交流
